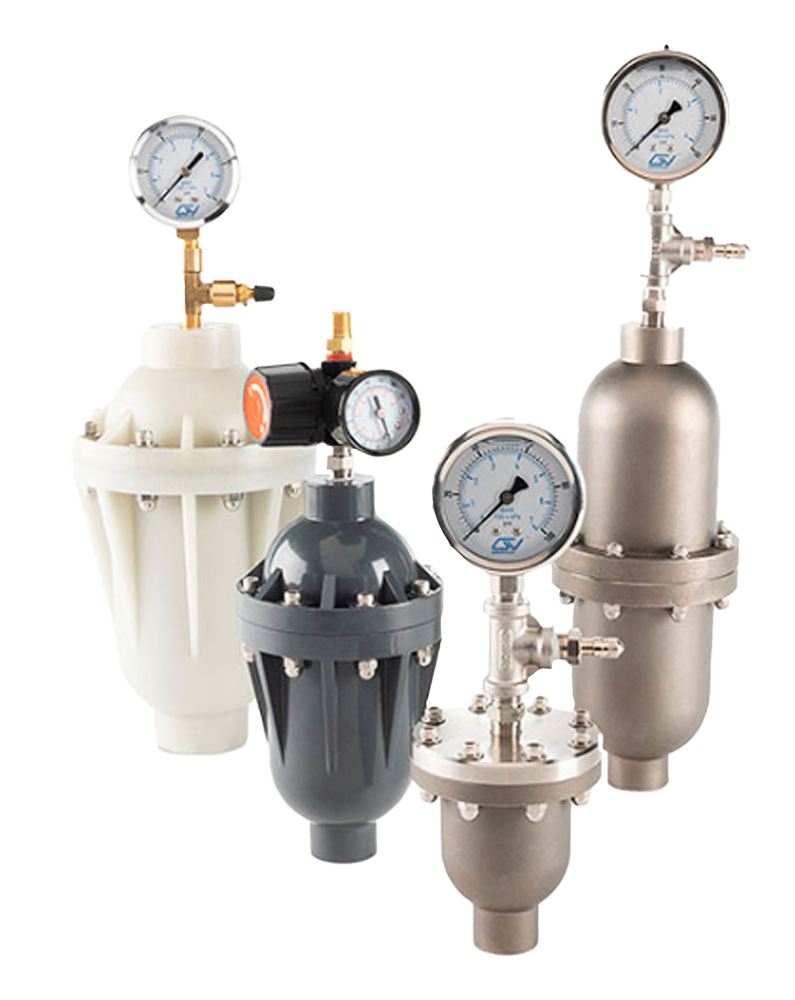

Amortiguadores de Pulsaciones

Los amortiguadores de pulsaciones están diseñados para prolongar la vida útil de la bomba y de los componentes del sistema. Mejoran el rendimiento de los sistemas de dosificación de químicos al reducir las ondas de choque dañinas creadas por la acción de la bomba y brindan una dosificación de químicos suave, laminar y continua en el punto de inyección.

DATOS TÉCNICOS

1. Materiales de construcción:

Cuerpo: CPVC, PVDF, Noryl®, PVC, PP, acero inoxidable 316L, aleación 20 y Hastelloy® 276C

2. Tamaños de conexión:

1/2”, 3/4”, 1” y 2”

3. Conexiones:

Estándar: NPT Opcional: BSPT, bridado, zócalo, unión (solo plásticos)

4. Tamaños de puertos de calibre:

Estándar: 1/4” Opcional: 1/8”

5. Temperatura máxima: (°F)

CPVC/PP: 175°; PVDF/Noril: 225°; PVC: 140°
Metal: depende del material de la vejiga que se enumera a continuación

6. Presión máxima de funcionamiento(psi) a 70 grados. F:

Metal: 300 psi, Plástico: 150 psi.

7. Material de la vejiga con temperaturamínima/máxima: (°F)

Estándar: EPDM: -60 – +280°, Opcional: Viton®: -10 – +350°;
Hypalon®: -20 – +275°; PTFE: -20 – +220°

8. Materiales del manómetro y dela válvula de carga:

Estándar: Latón Opcional: Acero inoxidable 316L

9. Medidores opcionales:

Estándar: 0 – 160 psi; Opcional: 0 – 60 psi, 0 – 100 psi, 0 – 200 psi,0 - 300 psi

APLICACIONES

• Bombeo de pulpas hacia nido de ciclones.
• Dosificación de lechada de cal.

Flotación:
• Manipulación, preparación y dosificación de lechada de cal y floculantes.
•Dosificación de modificadores, colectores, espumantes, depresores y otros reactivos.
• Dosificación de reactivos con traceado eléctrico.
• Trasiego de reactivos desde tanques cisterna hacia tanques de dosificación.
‍
Espesadores de concentrado:
• Sistemas de manipulación, preparación y dosificación de reactivos como floculante.
• Sistemas de manipulación, preparación y dosificación de ayudas filtrantes.
• Sistema de bombeo de pulpas para filtración.

Tratamiento de Agua:
• Plantas de tratamiento de efluentes industriales.
• Plantas compactas de tratamiento de aguas residuales domésticas MBBR.

Utilidades:
• Sistemas de automatización de purgas de calderas, torres de enfriamiento y dosificación de químicos.
• Cloración y desinfección.
• Trasvase de bidones, tanques e IBC para almacenes.

CARACTERISTICAS

1. Alta confiabilidad, calidad y precios competitivos

2. 22 tamaños volumétricos disponibles

3. Construcción con CPVC, PVDF, Noryl®, PVC, PP, 316LSS, Hastelloy 276C y A20

4. Múltiples materiales de vejiga

5. Presiones hasta 300 psi Metal; 150 psi Plástico

6. Presiones y volúmenes más altos disponibles a pedido

Información necesaria para dimensionau amortiguador

Tipo de bomba. (factor K)
Simplex: Simple efecto= .60; Doble acción = .25
Dúplex: Simple efecto= .25; Doble acción = .15
Triplex: Simple efecto= .13; Doble efecto = .06
Volumen/Carrera de la bomba dosificadora en pulgadas cúbicas (V)
Presión media de operación del sistema (SP)
Presión de funcionamiento mínima y máxima (Pmin y Pmax)
Carga comprimida en amortiguador (y)
‍Aire comprimido/Nitrógeno=0,714

Cálculo de la capacidad requerida del amortiguador (C):

C (pulgadas cúbicas) =

(V) x (K) x (SP/Pmin)^y

1 - (SP/Pmáx)y

descargue hoja técnica »
