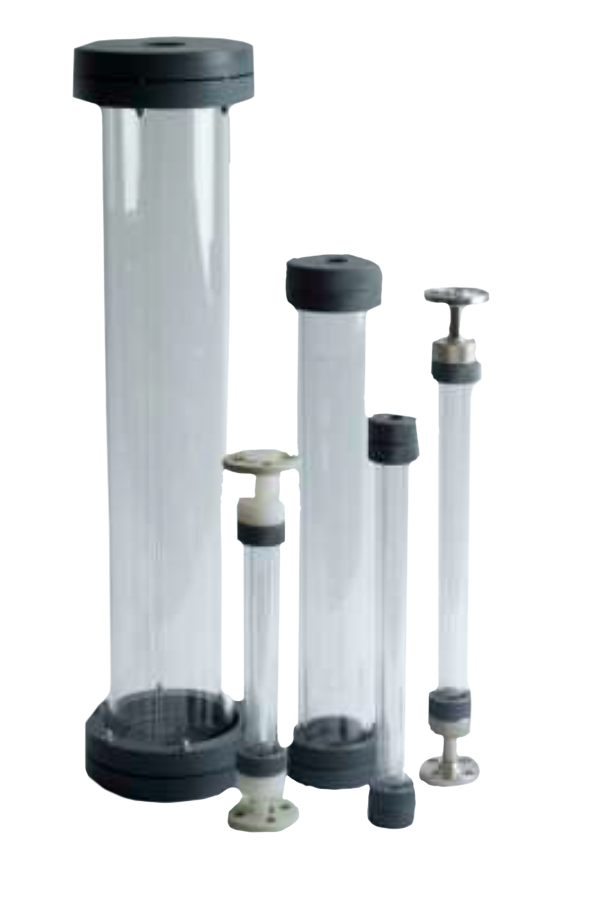

Los cilindros de calibración de vidrio de borosilicato fueron diseñados para mejorarel rendimiento de la alimentación química del sistema al realizar una verificación delcaudal de la bomba de dosificación de químicos. Construido de vidrio de borosilicatoy una selección de 8 materiales para tapas de extremo (PVC, CPVC, PP, PTFE, PVDF,316SS, Alloy 20 y Hastelloy C) estas columnas están preparadas para usarse con lamayoría de los productos químicos.Disponible en 12 tamaños; de 30mL a 20L.
DATOS TÉCNICOS
• Bombeo de pulpas hacia nido de ciclones.
• Dosificación de lechada de cal.
Flotación:
• Manipulación, preparación y dosificación de lechada de cal y floculantes.
•Dosificación de modificadores, colectores, espumantes, depresores y otros reactivos.
• Dosificación de reactivos con traceado eléctrico.
• Trasiego de reactivos desde tanques cisterna hacia tanques de dosificación.
Espesadores de concentrado:
• Sistemas de manipulación, preparación y dosificación de reactivos como floculante.
• Sistemas de manipulación, preparación y dosificación de ayudas filtrantes.
• Sistema de bombeo de pulpas para filtración.
Tratamiento de Agua:
• Plantas de tratamiento de efluentes industriales.
• Plantas compactas de tratamiento de aguas residuales domésticas MBBR.
Utilidades:
• Sistemas de automatización de purgas de calderas, torres de enfriamiento y dosificación de químicos.
• Cloración y desinfección.
• Trasvase de bidones, tanques e IBC para almacenes.
CARACTERISTICAS
1. Alta confiabilidad / bajo costo
6. Marcas de graduación de alto contraste
2. Tubo de vidrio de borosilicato
7. Escalas US (GPH) y métricas (mL)
3. 8 Materiales de la tapa del extremo
8. Parte superior sellada con conexión de desbordamiento
4. Fácil desmontaje para limpieza
9. Sin hardware expuesto
5. Escudo exterior protector
Los cilindros de calibración están instalados en la línea de succión a la bomba dosificadora de químicos. Se deben instalar dos válvulas de aislamiento (no suministradas) en la línea de succión. La parte superior del cilindro debe tener ventilación de regreso al tanque de almacenamiento o al drenaje. Llene el cilindro hasta la marca superior y luego cierre la válvula del tanque de productos químicos. Encienda la bomba de alimentación de químico y extraiga el químico del cilindro durante 30 segundos. Apague la bomba. La lectura en el lado derecho del cilindro es una lectura directa de USgph. Alternativamente, observe el volumen extraído en la escala de ml. Para convertir a LPH o GPH utilice esta fórmula:
LPH = 3,6 x [mL] ÷ Tiempo (seg)
GPH = 0,951 x [mL] ÷ Tiempo (seg)
Nota: La presión máxima del cilindro es de 15 pies de columna de agua (6,5 psi).
