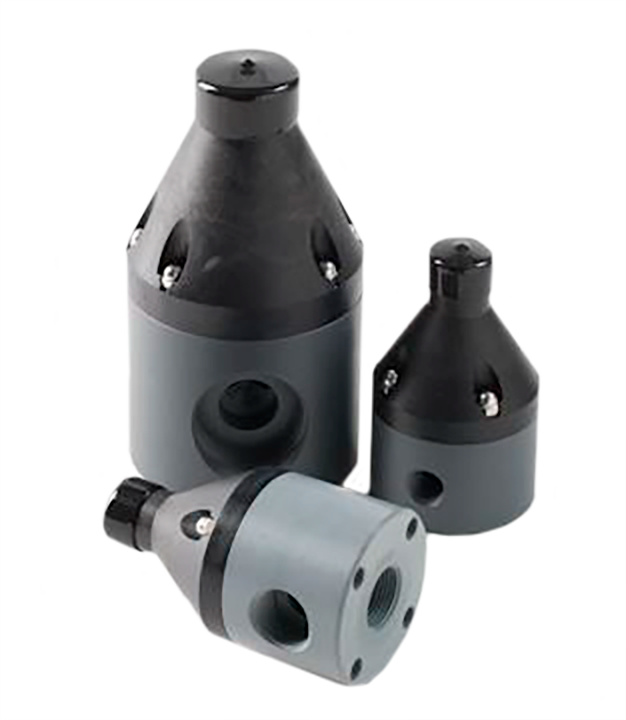

Válvula de contrapresión
de diafragma

Las válvulas de contrapresión de diafragma están diseñadas para mejorar elrendimiento de la alimentación de productos químicos aplicando una contrapresióncontinua a la bomba de alimentación, al mismo tiempo que actúa como una válvula antisifón. La construcción robusta garantiza confiabilidad en el riguroso servicio de aplicaciones municipales e industriales.
Los materiales húmedos incluyen: PVC, CPVC,PP, PVDF, PTFE, Halar, 316 SS, A20 y Hast. C. Tamaños disponibles: 1/2” – 4”.

DATOS TÉCNICOS

Tamaños:

1/2”, 3/4”, 1”, 1 1/2”, 2”, 3”, 4”

Conexiones:

NPT, unión y brida

Ajuste de presión

Estándar: 10 - 150 psi, Opcional: 0 - 50 psi, 10 - 250 psi, 50 - 350 psi
*Nota: Válvulas PRG de tamaño 1 1/2” y mayores, rango máximo de 10 a 250 psi SOLAMENTE.

Temperatura máxima: (°F)

PVC: 140°; CPVC y PP: 195°; PTFE, PVDF y metal: 300°, (pico 390°)

Presión máxima de funcionamiento (psi)
a 70 grados (°F)

Plástico/Noryl: 375 psi Metal/Metal: 2000 psi

Materiales de construcción:

Diafragma

PTFE/EPDM, opcional: Viton, Hypalon y PTFE/Viton

Tapa de válvula

Estándar: Noryl (1/2” – 2”) PVC (3” y 4”) Opcional: 316 SS L

Cuerpo de válvula

PVC, CPVC, PP, PTFE, PVDF, Halar, 316 SS L, A 20, Hast. C

APLICACIONES

• Bombeo de pulpas hacia nido de ciclones.
• Dosificación de lechada de cal.

Flotación:
• Manipulación, preparación y dosificación de lechada de cal y floculantes.
•Dosificación de modificadores, colectores, espumantes, depresores y otros reactivos.
• Dosificación de reactivos con traceado eléctrico.
• Trasiego de reactivos desde tanques cisterna hacia tanques de dosificación.
‍
Espesadores de concentrado:
• Sistemas de manipulación, preparación y dosificación de reactivos como floculante.
• Sistemas de manipulación, preparación y dosificación de ayudas filtrantes.
• Sistema de bombeo de pulpas para filtración.

Tratamiento de Agua:
• Plantas de tratamiento de efluentes industriales.
• Plantas compactas de tratamiento de aguas residuales domésticas MBBR.

Utilidades:
• Sistemas de automatización de purgas de calderas, torres de enfriamiento y dosificación de químicos.
• Cloración y desinfección.
• Trasvase de bidones, tanques e IBC para almacenes.

Operación:

Las válvulas de contrapresión de diafragma aplican presión de descarga positiva a un sistema de bomba dosificadora para evitar el sifón y eliminar las variaciones en las tasas de dosificación causadas por la fluctuación de la presión aguas abajo. El diafragma se mantiene contra el asiento de la válvula mediante un resorte interno. Cuando se excede la presión preestablecida, el diafragma se fuerza hacia arriba y el producto químico fluye a través de la válvula hasta el punto de inyección. Las válvulas están preestablecidas para 50 psi, sin embargo, se pueden ajustar en campo de 10 a 150 psi mediante el tornillo de ajuste. La instalación debe realizarse lo más cerca posible del punto de inyección para evitar el drenaje de la línea.

descargue hoja técnica »
